本實用新型屬于氣脹軸技術領域，具體涉及一種具有軸承的氣脹軸。
背景技術：
目前，收卷放卷材料生產中，一般都是采用常規的氣脹軸進行固定、收卷、放卷，但是這種傳統的氣脹軸在同心度，脹后的同心度，軸的跳動等要求方面是無法滿足現在企業對生產產品所要達到的產品質量需求，會出現產品收卷不緊，端面不整齊，固定效果差，或者把產品拉斷了，在安裝管芯或者卸料的材料很重時，很難把材料從軸上卸下來等等不良現象，導致產品合格率不高，造成產品成本的大大提高，更為重要的是，在氣脹軸維修等方面，需要把軸的兩頭拆卸下來才可以進行維修，傳統的氣脹軸有維修難度大，維修慢，維修成本高等問題。
技術實現要素：
本實用新型的目的在于：針對現有技術不足，提供一種具有軸承的氣脹軸，以便于氣脹軸的拆卸安裝，以及提高裝料和卸料的效率。
為了實現上述目的，本實用新型采用如下技術手段：一種具有軸承的氣脹軸，包括空心軸、脹氣組件以及脹氣鍵，所述空心軸設置有脹鍵槽和軸承槽，所述脹氣組件設置在脹鍵槽內，所述脹氣鍵與所述脹氣組件抵觸，且所述脹氣鍵能夠從所述脹鍵槽伸出，所述軸承槽內設置有軸承，所述軸承從所述軸承槽伸出。
作為本實用新型所述的一種具有軸承的氣脹軸，所述脹氣鍵為條狀膠脹鍵。
作為本實用新型所述的一種具有軸承的氣脹軸，所述脹鍵槽設置有縮口，使脹鍵槽的橫截面顯T型結構。
作為本實用新型所述的一種具有軸承的氣脹軸，所述條狀膠脹鍵至少設置有兩個，所述脹鍵槽數量與條狀膠脹鍵數量相同，所述脹鍵槽為與所述條狀膠脹鍵對應的條形結構，所述脹鍵槽平行于空心軸的軸向設置且均勻分布在所述空心軸上。
作為本實用新型所述的一種具有軸承的氣脹軸，所述軸承槽設置在兩相鄰的脹鍵槽之間。
作為本實用新型所述的一種具有軸承的氣脹軸，兩相鄰的脹鍵槽之間設置的軸承槽至少兩個。
作為本實用新型所述的一種具有軸承的氣脹軸，在所述空心軸上的軸承槽顯陣列排布。
作為本實用新型所述的一種具有軸承的氣脹軸，還包括軸承壓片，所述軸承壓片設置有軸承開孔，所述軸承壓片覆蓋所述軸承槽，所述軸承從所述軸承開孔伸出。
作為本實用新型所述的一種具有軸承的氣脹軸，所述脹氣組件包括扁平氣囊，所述扁平氣囊兩端固定有氣囊壓片，所述空心軸設置有氣閥，所述氣閥與扁平氣囊連通。
作為本實用新型所述的一種具有軸承的氣脹軸，還包括彈簧復位件，所述彈簧復位件包括彈簧片，所述彈簧片與所述脹氣鍵連接。
本實用新型的有益效果在于：提供一種具有軸承的氣脹軸，包括空心軸、脹氣組件以及脹氣鍵，所述空心軸設置有脹鍵槽和軸承槽，所述脹氣組件設置在脹鍵槽內，所述脹氣鍵與所述脹氣組件抵觸，且所述脹氣鍵能夠從所述脹鍵槽伸出，所述軸承槽內設置有軸承，所述軸承從所述軸承槽伸出。該結構簡單實用，易于實現，所述脹氣組件以及脹氣鍵從空心軸上拆卸、更換非常簡單，方便快捷，大大提高生產和維修效率。設置的軸承，使得裝料和卸料變得非常容易，尤其在卷料比較笨重的情況下，以往可能需要2～3個人才能操作卸料的，現在使用這種具有軸承的氣脹軸后由1個人就可以輕松卸料，而且設置的軸承還能對空心軸和卷料都有更好的保護。
附圖說明
圖1為本實用新型的結構示意圖。

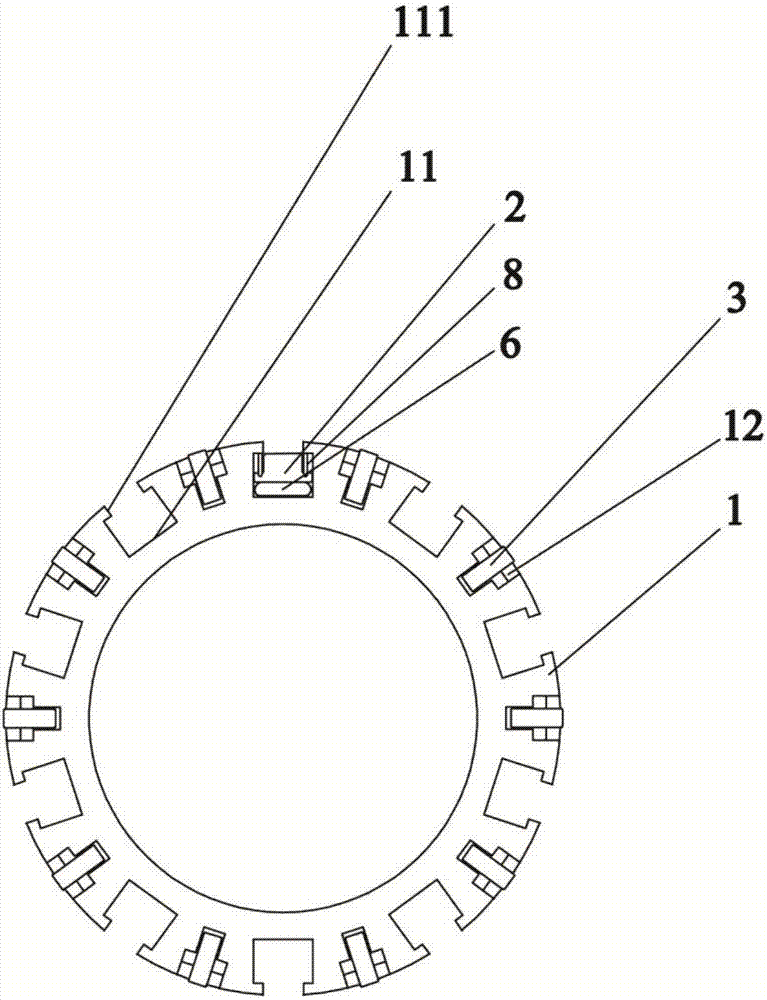

圖2為本實用新型的橫截面結構示意圖。
圖3為本實用新型的脹氣鍵與彈簧片的結構示意圖。
其中，1.空心軸，11.脹鍵槽，111.縮口，12.軸承槽，2.脹氣鍵，3.軸承，4.軸承壓片，41.軸承開孔，5.氣閥，6.扁平氣囊，7.氣囊壓片，8.彈簧片。
具體實施方式
下面將結合具體實施方式和說明書附圖對本實用新型及其有益效果作進一步詳細說明，但是，本實用新型的具體實施方式并不局限于此。
如圖1到3所示，一種具有軸承的氣脹軸，包括空心軸1、脹氣組件以及脹氣鍵2，所述空心軸1設置有脹鍵槽11和軸承槽12，所述脹氣組件設置在脹鍵槽11內，所述脹氣鍵2與所述脹氣組件抵觸，且所述脹氣鍵2能夠從所述脹鍵槽11伸出，所述軸承槽12內設置有軸承3，所述軸承3從所述軸承槽12伸出。該結構簡單實用，易于實現，所述脹氣組件以及脹氣鍵2從空心軸1上拆卸、更換非常簡單，方便快捷，大大提高生產和維修效率。設置的軸承3，使得裝料和卸料變得非常容易，尤其在卷料比較笨重的情況下，以往可能需要2～3個人才能操作卸料的，現在使用這種具有軸承的氣脹軸后由1個人就可以輕松卸料，而且設置的軸承3還能對空心軸1和卷料都有更好的保護。基于上述優點，有效提高生產效率，進而大大提高市場競爭力。
作為優選，所述脹氣鍵2為條狀膠脹鍵。條狀膠脹鍵耐磨性好，摩擦系數高，可以為不同寬度卷料提供恒定、可控的張力，提供適當?shù)牧乜刂票Ｗo所裝載的卷料的同心度，進而提高卷料收卷的效果。
作為優選，所述脹鍵槽11設置有縮口111，使脹鍵槽11的橫截面顯T型結構，設置所述縮口111能夠防止脹氣鍵2脫出。
作為優選，所述條狀膠脹鍵至少設置有兩個，所述脹鍵槽11數量與條狀膠脹鍵數量相同，所述脹鍵槽11為與所述條狀膠脹鍵對應的條形結構，所述脹鍵槽11平行于空心軸1的軸向設置且均勻分布在所述空心軸1上，以進一步保證裝載卷料的同心度。
作為優選，所述軸承槽12設置在兩相鄰的脹鍵槽11之間。兩相鄰的脹鍵槽11之間設置的軸承槽12至少兩個。且在所述空心軸1上的軸承槽12顯陣列排布。合理布置軸承3，使裝料和卸料更加容易輕松。
作為優選，還包括軸承壓片4，所述軸承壓片4設置有軸承開孔41，所述軸承壓片4覆蓋所述軸承槽12，所述軸承3從所述軸承開孔41伸出，軸承3的一部分從軸承開孔41伸出使卷料裝載和拆卸時，卷料與軸承3接觸而不是與空心軸1的表面接觸，使原來的滑動摩擦變成滾動摩擦，以減輕裝料和卸料時受到的阻力。
作為優選，所述脹氣組件包括扁平氣囊6，所述扁平氣囊6兩端固定有氣囊壓片7，所述氣囊壓片7對扁平氣囊6起到密封的作用，所述空心軸1設置有氣閥5，所述氣閥5與扁平氣囊6連通。
作為優選，還包括彈簧復位件，所述彈簧復位件包括彈簧片8，所述彈簧片8與所述脹氣鍵2連接。所述彈簧片8使脹氣鍵2復位。
根據上述說明書的揭示和教導，本實用新型所屬領域的技術人員還能夠?qū)ι鲜鰧嵤┓绞竭M行變更和修改。因此，本實用新型并不局限于上述的具體實施方式，凡是本領域技術人員在本實用新型的基礎上所作出的任何顯而易見的改進、替換或變型均屬于本實用新型的保護范圍。此外，盡管本說明書中使用了一些特定的術語，但這些術語只是為了方便說明，并不對本實用新型構成任何限制。
技術特征：
1.一種具有軸承的氣脹軸，其特征在于：包括空心軸、脹氣組件以及脹氣鍵，所述空心軸設置有脹鍵槽和軸承槽，所述脹氣組件設置在脹鍵槽內，所述脹氣鍵與所述脹氣組件抵觸，且所述脹氣鍵能夠從所述脹鍵槽伸出，所述軸承槽內設置有軸承，所述軸承從所述軸承槽伸出。
2.根據權利要求1所述的一種具有軸承的氣脹軸，其特征在于：所述脹氣鍵為條狀膠脹鍵。
3.根據權利要求1所述的一種具有軸承的氣脹軸，其特征在于：所述脹鍵槽設置有縮口，使脹鍵槽的橫截面顯T型結構。
4.根據權利要求2所述的一種具有軸承的氣脹軸，其特征在于：所述條狀膠脹鍵至少設置有兩個，所述脹鍵槽數量與條狀膠脹鍵數量相同，所述脹鍵槽為與所述條狀膠脹鍵對應的條形結構，所述脹鍵槽平行于空心軸的軸向設置且均勻分布在所述空心軸上。
5.根據權利要求4所述的一種具有軸承的氣脹軸，其特征在于：所述軸承槽設置在兩相鄰的脹鍵槽之間。
6.根據權利要求5所述的一種具有軸承的氣脹軸，其特征在于：兩相鄰的脹鍵槽之間設置的軸承槽至少兩個。
7.根據權利要求6所述的一種具有軸承的氣脹軸，其特征在于：在所述空心軸上的軸承槽顯陣列排布。
8.根據權利要求1所述的一種具有軸承的氣脹軸，其特征在于：還包括軸承壓片，所述軸承壓片設置有軸承開孔，所述軸承壓片覆蓋所述軸承槽，所述軸承從所述軸承開孔伸出。
9.根據權利要求1所述的一種具有軸承的氣脹軸，其特征在于：所述脹氣組件包括扁平氣囊，所述扁平氣囊兩端固定有氣囊壓片，所述空心軸設置有氣閥，所述氣閥與扁平氣囊連通。
10.根據權利要求1所述的一種具有軸承的氣脹軸，其特征在于：還包括彈簧復位件，所述彈簧復位件包括彈簧片，所述彈簧片與所述脹氣鍵連接。
技術總結
本實用新型屬于氣脹軸技術領域，具體涉及一種具有軸承的氣脹軸，包括空心軸、脹氣組件以及脹氣鍵，所述空心軸設置有脹鍵槽和軸承槽，所述脹氣組件設置在脹鍵槽內，所述脹氣鍵與所述脹氣組件抵觸，且所述脹氣鍵能夠從所述脹鍵槽伸出，所述軸承槽內設置有軸承，所述軸承從所述軸承槽伸出。該結構簡單實用，易于實現，所述脹氣組件以及脹氣鍵從空心軸上拆卸、更換非常簡單，方便快捷，大大提高生產和維修效率。設置的軸承，使得裝料和卸料變得非常容易，尤其在卷料比較笨重的情況下，以往可能需要2～3個人才能操作卸料的，現在使用這種具有軸承的氣脹軸后由1個人就可以輕松卸料，而且設置的軸承還能對空心軸和卷料都有更好的保護。
